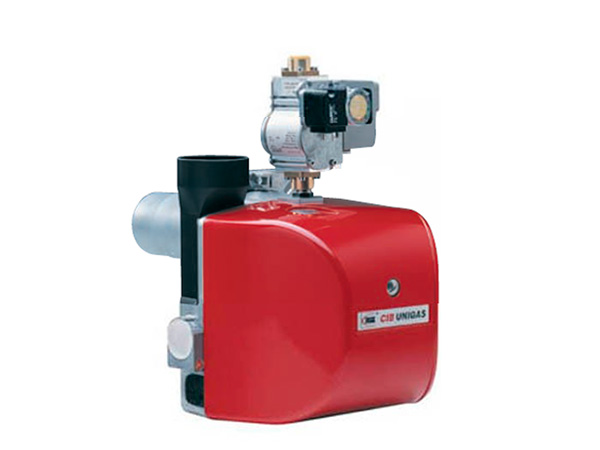

Эти модели горелок охватывают, по своему диапазону применения и габаритным размерам, гамму горелок малой и средней мощности новой серии IDEA. Они представляют собой самое надежное решение для рынка, который все более ориентируется на горелочные устройства, предлагающие большее энергосбережение при улучшенных эксплуатационных качествах.

Приятный, и, в то же время, функциональный дизайн подчеркивает новаторские технологические решения этого горелочного устройства. Все модели оснащены съемной крышкой, изготовленной из специальной пластмассы (ABS), жаропрочной и противоударной; кроме того, новый вид присоединительного фланца скользящего типа, обеспечивает хорошую герметичность и позволяет ограничить размеры самой горелки. Смотровое окошко позволяет визуально контролировать пламя во время работы.

Все механические части смонтированы на одной опорной плите, съемной, что гарантирует легкий доступ к любой детали при обслуживании горелки; положение головки сгорания горелки легко регулируется с помощью градуированного винта, и, в частности, коробка всасывания воздуха позволяет держать уровень шума в установленных пределах.


Тип	Модель	Мощность кВт		Электрическое питание	Двигатель вентилятора кВт	Присоединительные размеры по газу
		мин.	макс.
NG35	M-.TN.x.RU.A.0.15	20	41	230V 1N ac	0.075	1/2”
NG70	M-.TN.x.RU.A.0.xx	30	70	230V 1N ac	0.1	1/2”
NG70	M-.AB.x.RU.A.0.xx	19	68	230V 1N ac	0.1	1/2”
NG90	M-.TN.x.RU.A.0.xx	40	85	230V 1N ac	0.1	1/2” – 3/4”
NG90	M-.AB.x.RU.A.0.xx	22	85	230V 1N ac	0.1	1/2” – 3/4”
